工事現場や土砂運搬の依頼を検討するとき、まず確認したいのが「10tダンプ 寸法図」です。荷台に何が積めるか、現場の通路幅を通過できるか、こうした判断は車両の全長や全幅、荷台の内寸を把握して初めて成り立ちます。
ところが実際にメーカーのカタログや寸法図を確認すると、車種やゲート形状によって数値が細かく異なり、どこを見れば良いのか迷ってしまう方も多いのではないでしょうか。この記事では10tダンプの寸法図の読み方から、積載量の考え方、主要メーカーごとのサイズの違い、運搬を依頼する運送会社を選ぶ際の視点までを、実務的な観点でまとめました。
10tダンプ（大型ダンプ）とは何か 寸法図で全体像をつかむ
10tダンプという呼び方は、最大積載量がおおむね9トンから11トン程度の範囲にある大型ダンプトラックを指す通称です。法律上「10トン」という明確な区分があるわけではなく、車両総重量や架装によって実際の積載量は前後します。まずはこの前提を押さえたうえで、寸法図の見方を整理していきます。
大型ダンプの位置づけと呼び方の違い
トラック業界では車両を大きさで大型・中型・小型に分類しており、10tダンプは大型ダンプに含まれます。中型ダンプ（4トンクラス）や小型ダンプ（2トンクラス）と比べると、車両総重量・荷台容積ともに大きく、土砂や砕石といった重量物の大量輸送に向いています。
一方で「10tダンプ」「大型ダンプ」「10トン車」といった呼び方は現場や商流によって使い分けられており、同じ車両を指していても呼称が統一されていないケースがあります。発注時には呼び方だけでなく、車両総重量や最大積載量の数値で確認するほうが認識のずれを防げます。
寸法図を確認する前に知っておきたい前提条件
寸法図はメーカーやボディメーカー（上物メーカー）ごとに作成されており、同じ「10tダンプ」でも架装するボディの仕様によって荷台の寸法は変わります。カタログに掲載されている数値は標準仕様であることが多く、実車には拡幅ミラーやオプション装備が加わって全幅・全高が変動する場合もあります。
そのため寸法図を参照する際は、あくまで目安として全体感をつかみ、実際の通行制限や積載計画に関わる場面では、車検証に記載された数値や現車の実測値で最終確認することが欠かせません。
10tダンプの寸法図の見方 全長・全幅・全高と荷台寸法の目安
寸法図には主に車両全体のサイズを示す全長・全幅・全高と、荷台部分の内寸（長さ・幅・高さ）が記載されています。ここでは大型ダンプ全般でよく見られる目安の範囲を整理します。
車両寸法（全長・全幅・全高）
大型ダンプの全長はおおよそ8メートル台前半から後半、全幅は2.4メートルから2.5メートル程度、全高は3メートル前後というのが一般的な目安です。全幅については道路交通法上の車両制限とも関わるため、狭い現場道路や橋梁を通過する予定がある場合は、全幅の数値を特に注意して確認しておく必要があります。
全高は荷台を上げた状態（ダンプアップ時）にはさらに高くなります。屋根付きの資材置き場や高架下での積み降ろしを予定している場合は、ダンプアップ時の最大高さも寸法図で確認しておくと安心です。

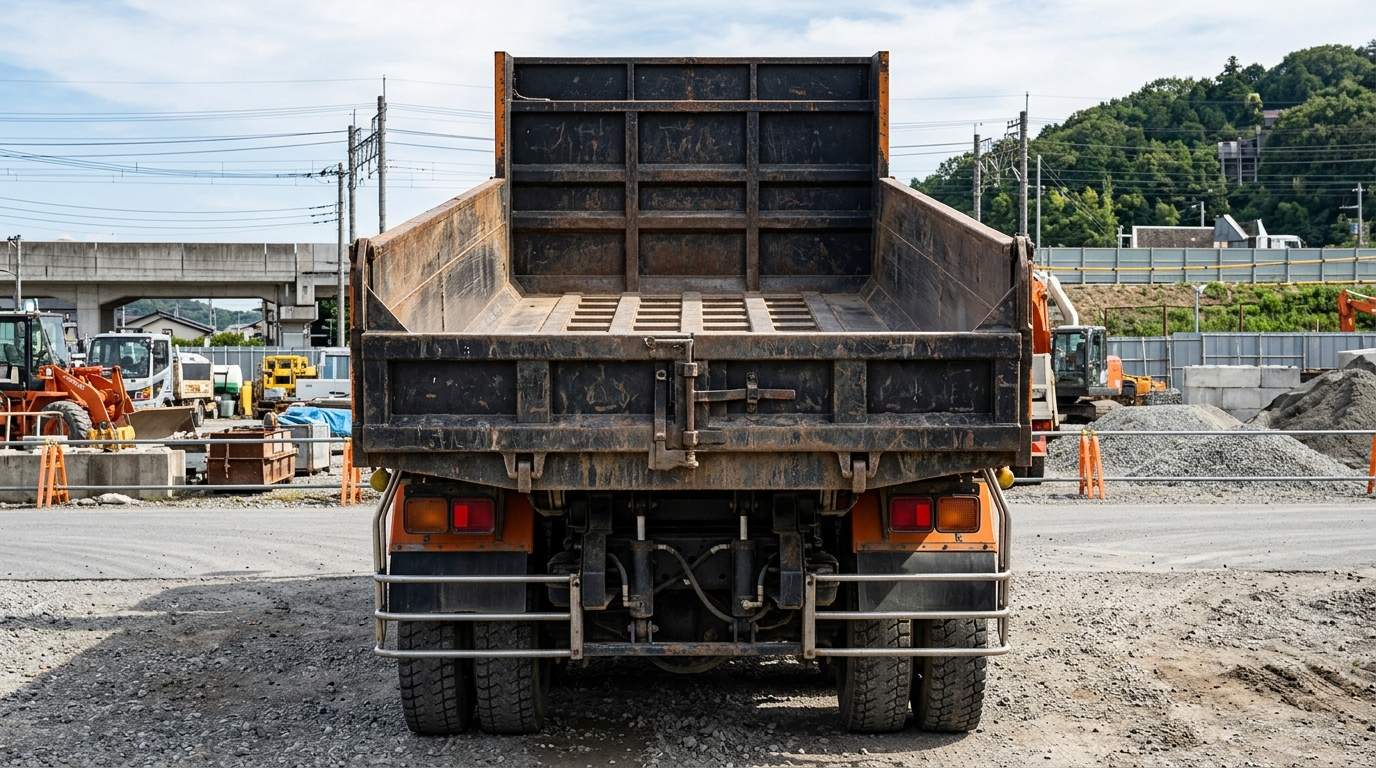

荷台の内寸と高さ
荷台の内寸は、あおりの高さや形状（L型・U型・観音開きなど）によって変わります。一般的な10tダンプの荷台長はおよそ5メートル前後、荷台幅は2.2メートル前後、あおりの高さは40センチメートルから60センチメートル程度の車種が多く見られます。
荷台の容積は、この内寸から算出される立方メートル数で表され、積める土砂や砕石の体積を見積もる際の基準になります。同じ最大積載量でも荷台形状によって積める体積は変わってくるため、重量ベースと容積ベースの両方で確認する視点が重要です。
車両総重量と最大積載量
大型ダンプの車両総重量は20トン前後になる車種が多く、最大積載量はおおむね9トンから11トンの範囲に収まります。ここで注意したいのは、車両総重量には運転手や燃料、架装重量なども含まれるという点です。最大積載量ぎりぎりまで荷物を載せると、車両総重量の上限を超えてしまうケースもあるため、余裕を持った積載計画が求められます。
積載量をm3で考える 比重による違いと過積載のリスク
寸法図と合わせて確認しておきたいのが、積載量をトン数だけでなくm3（立方メートル）に換算した場合の考え方です。土砂運搬の現場では、発注書や見積もりがm3単位で表記されることも多く、トン数との違いを理解しておくと発注時の認識違いを防げます。
土砂・砕石・残土での積載量の違い
同じ体積でも、運ぶものの比重によって積載できる重量は変わります。乾いた土砂の比重はおよそ1.5から1.8程度、砕石は1.5から2.0程度、水分を含んだ残土はさらに重くなる傾向があります。つまり最大積載量が10トンの車両であっても、比重の重い材料を積む場合は荷台の容積を満たす前に重量の上限に達してしまうことがあります。
逆に軽い材料であれば、荷台の容積いっぱいまで積んでも重量には余裕が残ることもあります。このため「何m3積めるか」という問いには、運ぶものの種類とセットで答える必要があり、比重を無視した単純な計算は現場での誤差につながりやすい点に注意が必要です。
過積載を避けるための実務的な目安
過積載は道路交通法違反となるだけでなく、ブレーキ性能の低下やタイヤ・足回りへの負荷増大につながり、事故のリスクを高めます。現場では自重計を活用し、積み込みの都度、実際の重量を確認する運用が定着してきています。
- 運ぶ材料の比重をあらかじめ把握しておく
- 荷台容積いっぱいでなく重量ベースで積載量を管理する
- 自重計や積算計を活用して都度確認する
- 車両総重量に運転手・燃料・架装重量も含めて考える
こうした基本を積み込み担当者と共有しておくことで、現場ごとの積載トラブルを未然に防ぎやすくなります。
主要メーカー別に見る10tダンプの寸法の違い
10tダンプを製造する主要メーカーには、いすゞ、日野、三菱ふそう、UDトラックスがあります。各社ともベース車両の骨格は近い規格に収まっているものの、キャブの形状やホイールベースの設定によって全長・全幅にわずかな違いが見られます。
いすゞ ギガ
いすゞのギガは大型トラックの中でも国内で広く採用されている車種で、燃費性能と耐久性のバランスに定評があります。ダンプ架装のベース車両としても採用されることが多く、ホイールベースのバリエーションが豊富な点も特徴です。
日野 プロフィア
日野のプロフィアは安全性能と運転のしやすさが評価されている車種です。運転席まわりの視認性や乗り心地に配慮した設計がされており、長時間の運行が多いダンプ用途でもドライバーの負担軽減につながっているとされています。
三菱ふそう スーパーグレート
三菱ふそうのスーパーグレートは力強い走行性能と豊富なグレード展開が特徴です。エンジン出力のバリエーションが幅広く、現場の用途や積載条件に応じて選びやすい車種として位置づけられています。
UDトラックス クオン
UDトラックスのクオンは快適な乗り心地と先進的な安全支援技術の搭載が進んでいる車種です。長距離輸送だけでなく、土砂運搬のような繰り返し作業が多い用途でも運転負荷を抑えられる点が支持されています。
| 項目 | 大型ダンプの一般的な目安 |
|---|---|
| 全長 | 約8.4m〜8.8m |
| 全幅 | 約2.4m〜2.5m |
| 全高 | 約3.0m前後 |
| 車両総重量 | 約20t前後 |
| 最大積載量 | 約9t〜11t |
上記はあくまで車種横断でよく見られる目安であり、実際の発注や車両選定では、必ず各メーカーの最新カタログや寸法図で個別の数値を確認してください。
ダンプの種類とゲート形状による寸法図の違い
10tダンプと一口にいっても、運ぶものやゲート（あおり）の開き方によって荷台の構造は異なります。寸法図を見るときは、車両全体のサイズだけでなく、こうした種類ごとの違いも合わせて確認すると、実際の運用イメージがつかみやすくなります。
土砂ダンプと土砂禁ダンプの違い
土砂ダンプは土砂等の運搬事業に係る条例（いわゆるダンプ規制法）の対象となる車両で、表示番号の掲示や自重計の設置といった追加の義務が課されます。一方、土砂禁ダンプは条例上の土砂運搬用途には使用しない前提で登録されており、手続きの負担が異なります。用途を確認せずに車両を選んでしまうと、後から必要な手続きが発生する場合があるため、発注前の確認が欠かせません。
ゲート形状（L型・U型・観音開き）による違い
あおりの形状にはL型、U型、観音開きなどがあり、それぞれ荷下ろしのしやすさや積める材料の特性が異なります。例えばU型は側面のあおりが低く、フォークリフトでの積み込みがしやすい一方、L型は荷崩れを防ぎやすい構造になっています。現場での荷役方法に応じて、寸法図とあわせてゲート形状も確認しておくと、実際の作業効率をイメージしやすくなります。
10tダンプの運転に必要な免許と法規制のポイント
寸法図や積載量とあわせて確認しておきたいのが、運転に必要な免許や関連法規です。ここを見落とすと、車両を用意できても運行できないという事態にもつながります。
大型免許とダンプ規制法
10tダンプは車両総重量や最大積載量の区分から大型自動車に該当するため、運転には大型自動車免許が必要です。加えて土砂の運搬を行う場合は、前述の土砂等を運搬する大型自動車による交通事故の防止等に関する特別措置法（ダンプ規制法）に基づき、表示番号標の掲示や届出が求められます。
自重計・表示番号など手続き上の注意
ダンプ規制法の対象車両には、自重計の取り付けと定期的な点検が義務づけられています。これは過積載の防止を目的とした仕組みであり、荷主側としても運送を依頼する車両がこうした手続きを適正に行っているかどうかは、安全な取引を続けるうえで確認しておきたいポイントです。
新車・中古・レンタルの価格相場と選び方の視点
車両を自社で保有するか、レンタルで対応するか、あるいは運送会社に依頼するかによって、必要になる費用の考え方は大きく変わります。ここでは大まかな相場感と選び方の視点を整理します。
新車・中古車の価格帯の目安
10tダンプの新車価格は装備やメーカーによって幅がありますが、中古車であれば年式や走行距離、架装の状態によって価格帯は大きく変動します。中古車を検討する際は、走行距離だけでなく荷台部分（架装）の摩耗や修復歴も合わせて確認しておくと、購入後のトラブルを避けやすくなります。
レンタル・リースを検討する場面
短期間のプロジェクトや繁忙期の一時的な増車には、レンタルやリースの活用も選択肢になります。車両を保有する固定費を抑えられる一方、稼働率が高い現場では自社保有のほうがコストメリットを出しやすい場合もあり、稼働の見込みに応じて判断することが望ましいといえます。
寸法図を確認した後に押さえておきたい運送会社選びのポイント
ここまで10tダンプの寸法や積載量について見てきましたが、実際の現場では車両そのものよりも「どの運送会社に依頼するか」が結果を左右することも少なくありません。寸法図の知識は、依頼先とのやり取りをスムーズにするための土台と考えると分かりやすいでしょう。
車両スペックと現場のミスマッチを防ぐ視点
現場によっては進入路の幅や高さ制限、積み込み場所の広さなど、車両のサイズに直結する制約が存在します。発注前に寸法図の情報を運送会社と共有しておくことで、当日になって車両が現場に入れないといった事態を防ぎやすくなります。特に初めて取引する運送会社とは、車両の全幅・全高・荷台形状をあらかじめすり合わせておくことをおすすめします。
信頼できる運送会社を見極める着眼点
土砂運搬のように法規制の対象となる輸送では、自重計の設置状況や表示番号の掲示といった手続き面の遵守状況も、運送会社を見極める材料になります。加えて、実際にどのようなドライバーが荷物を運んでいるのかが見える会社であれば、初めての取引でも安心感を持ちやすくなります。
こうした背景から、運送会社検索サイト「ハコプロ」では、ドライバーの年齢や社歴、運送にかける想いを掲載する「ドライバー名鑑」という機能を用意しています。誰が荷物を運ぶのかを事前に確認できる仕組みは、下請け構造が複雑になりがちな運送業界において、荷主企業が安心して直接契約に踏み出すための後押しになります。
ハコプロを通して、荷主から直で連絡をもらえたことが一番有難いんです。荷主との直接契約で一次請けになれば、交渉もできる（北海道・みどり運輸 高村社長）
このように、運送会社側にとっても荷主との直接契約は交渉力の向上につながる要素であり、荷主・運送会社の双方にとってメリットのある仕組みとして評価されています。
まとめ 10tダンプの寸法図を踏まえた運送会社探しはハコプロへ
10tダンプの寸法図を正しく読み解くことで、現場の通行制限や積載計画に合った車両選びがしやすくなります。全長・全幅・全高といった車両寸法に加えて、荷台の内寸やゲート形状、比重による積載量の違いまで押さえておくと、発注時の認識違いを大きく減らせます。
そのうえで、実際に土砂や資材の運搬を任せる運送会社を選ぶ際は、車両スペックの確認だけでなく、法規制への対応状況やドライバーの見える化といった信頼性の部分も合わせて確認しておくと安心です。ハコプロは全国6万件以上の運送会社、8.5万件以上の営業所情報を掲載する運送会社検索サイトで、エリアや車両形状、輸送品目から条件に合う運送会社を無料で検索できます。中間業者を介さない直接契約を促進する仕組みのため、10tダンプでの土砂運搬を依頼できる運送会社をお探しの荷主企業様は、ぜひ一度ハコプロで検索してみてください。
